SENS DU COURANT - LA DIODE-
Cours

I) Le courant électrique a-t-il un sens?

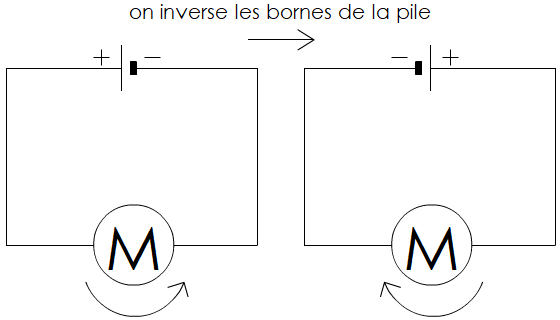

Circuit électrique N° 1 : On branche un petit moteur à un générateur.





Observation : si on inverse les bornes de la pile, le sens de rotation du moteur .............................. .

Conclusion :
Le courant a un sens.



II) Le sens conventionnel du courant éléctrique:

Les deux bornes d’un générateur sont différentes. On les repère par les signes + et -. Définition :

À l’extérieur du générateur, le courant électrique circule de la borne + à la borne - .

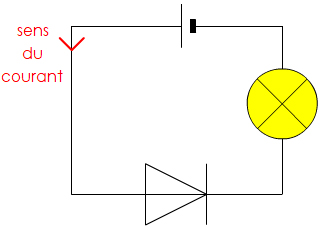

On représente le sens du courant par une flèche :




II) Le sens passant d'une diode:

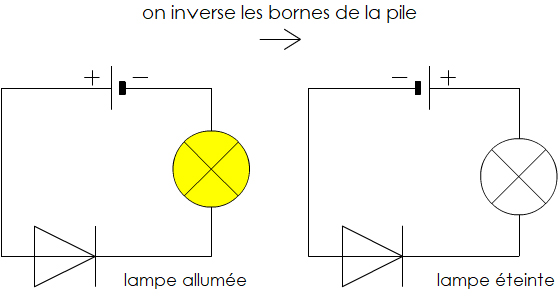

Expérience 2 : On branche une lampe et une diode au générateur.







Conclusion:
Le branchement de la diode est important. Elle ne laisse passer le courant que dans un sens, celui de la flèche du courant. Sur l'image, on voit les deux flèches dans le même sens. Le courant passe. La diode est branchée dans le sens passant.


Remarque : Les signes + et - ne sont pas indispensables ; le schéma normalisé du générateur parle de lui-même.
